La seguridad de las clínicas y/o hospitales, es el tema principal de este artículo, el mencionar las características mínimas necesarias nos ayudara a seleccionar los mejores equipos para el control y servicio de los Gases Medicinales.
La Caja de Seccionamiento, es un elemento de control, indispensable en toda instalación médica que puede salvar vidas en caso de emergencia.
Estas válvulas están concentradas en un gabinete métalico ubicado inmediatamente afuera de la habitación o área que controla. El mecanismo de apertura y cierre es de accionamiento rápido para actuar en caso de emergencia.Todas las Tomas de Gases Medicinales (oxígeno, aire y vació de uso médico), deben ser alimentadas a través de una válvula de zona.
La importancia de contar con estos elementos de control nos ayuda a mantener un "Hospital Seguro".
Características:
Gabinete de lámina Cal. 20, acabado con pintura electroestática color blanco
Puerta con ventana de acrílico
Rótulos de identificación de gas y sentido de flujo
Pasamuros de neopreno
Manómetros o vacuómetro a seleccionar
Identificadores de advertencia
Identificación del área que controla
Cumple con los criterios del código NFPA 99
"IMPORTANTE"
La ubicación de estos gabinetes deben estar señalizadas y en un área de libre acceso para su uso en caso de mantenimiento y/o emergencia, las cajas de seccionamiento no deben estar instaladas dentro de la misma habitación de las salidas de gases que controla.
Elementos de Cajas de Seccionamiento
Muchos de nosotros sabemos que los gases medicinales se encuentran presentes en todas nuestras Instituciones Médicas, tanto en edificios públicos como privados, este es un servicio primordial y de primera necesidad, en los cuales debemos tener el debido manejo y control.
En el artículo anterior de nuestro Blog establecimos las características de las VALVULAS DE CONTROL, sus características son particulares, a diferencia de otras válvulas que encontraremos en el hospital, este elemento de control nos permite aislar secciones o partes de la red para mantenimiento, ampliaciones, servicio y emergencia.
Características particulares de estas válvulas son:
Tener un coeficiente de flujo adecuado
Materiales compatibles al gas que controla
¼ de vuelta y señalización de apertura o cierre
Estructura de la válvula que permita darle servicio en línea
Limpias para su uso con oxígeno o cualquier gas a presión
Puertos de conexión con la tubería de tipo soldable (SW)
Localizables en áreas seguras, accesibles y no obstruidas
Identificadas con el tipo de gas y nombre del área que controla
Puerto de conexión roscada para purga de 1/8 NPT
Estas válvulas controlan el flujo del gas hacia una zona en específico y es importante conocer la presión de trabajo de cada una de las líneas de gases, nos ayudaremos mediante instrumentos de medición.

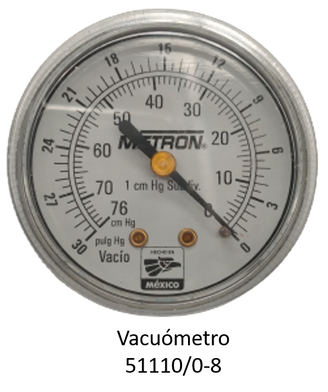

En específico nos referimos a Manómetros y/o Vacuómetros para vigilar las variaciones de presión. Estos elementos nos sirven para monitoreo y pruebas de presión.
Consulta en nuestro blog “SELECCIONA UN MANOMETRO EN 5 PASOS”, en la cual se explica acerca de la correcta selección de los equipos.
Link de acceso https://www.finesainternational.com/post/tu-blog-en-un-clic
¿Quieres saber más?, acércate a FINESA donde un equipo de especialistas te asesorara.
Ing. Sebastian Bailon López
Ingeniero de Proyectos
